1.概述：
RH6030 是一款单通道电容式触摸感应控制开关IC，可以替代传统的机械式开关。
该 IC 采用CMOS 工艺制造，结构简单，性能稳定。IC 可通过外部引脚配置成多种工作模式，可广泛应用于灯光控制、玩具、家用电器等产品中。
2.特性：
◆工作电压：2.0V～5.5V。
◆最高功耗工作电流为10uA，低功耗模式工作电流仅1.5uA(均指3.0V 供电且不带负载的条件下)。
◆可通过外部引脚配置为多种模式。
◆高可靠性，芯片内置去抖动电路，可有效防止由外部噪声干扰导致的误动作。
◆可用于玻璃、陶瓷、塑料等介质表面。
3.封装示意图

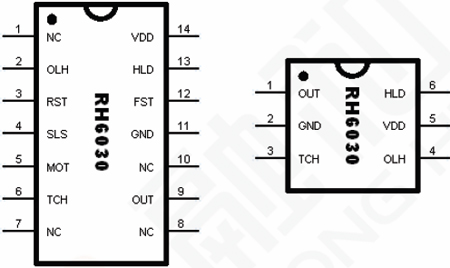

图1 SOP-14/SOT23-6L 封装示意图
表1 引脚功能描述
| SOT23-6L | SOP14 | 管脚名称 | I/O | Descrption |
| 1,7,8,10 | NC | No Connection | ||
| 4 | 2 | OLH | I | 输出高/低有效模式选择 |
| 3 | RST | I | 外部复位 | |
| 4 | SLS | I | 采样时长模式选择 | |
| 5 | MOT | I | 最大开启时间选择 | |
| 3 | 6 | TCH | I | 触摸按键输入 |
| 1 | 9 | OUT | O | CMOS 输出 |
| 2 | 11 | GND | P | 负电源 |
| 12 | FST | I | 快速/低功耗模式选择 | |
| 6 | 13 | HLD | I | 保持/同步模式选择 |
| 5 | 14 | VDD | P | 正电源 |
4.应用电路图
4.1.LED台灯应用电路图
物料清单：
| No. | 物料名称 | 物料规格 | 物料位号 | 数量 |
| 1 | 电容 | 0.1uF | C1 | 1 |
| 2 | 电容 | 10uF | C2 | 1 |
| 3 | 灵敏度调节电容(可选) | Cj | 1 | |
| 4 | LED | 高亮白光 | D1~D5 | 5 |
| 5 | 电阻 | 1K | R1 | 1 |
| 6 | 电阻 | 100 | R2 | 1 |
| 7 | 电阻（可选） | 1K | Rs | 1 |
| 8 | 三极管 | S8050 | Q1 | 1 |

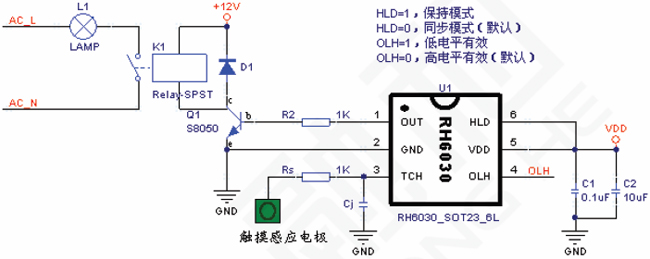

4.2.墙体开关应用电路图
物料清单：
| No. | 物料名称 | 物料规格 | 物料位号 | 数量 |
| 1 | 电容 | 0.1uF | C1 | 1 |
| 2 | 电容 | 10uF | C2 | 1 |
| 3 | 灵敏度调节电容(可选) | Cj | 1 | |
| 4 | 二极管 | 1N4007 | D1 | 5 |
| 5 | 电阻 | 100 | R2 | 1 |
| 6 | 电阻（可选） | 1K | Rs | 1 |
| 7 | 三极管 | S8050 | Q1 | 1 |
说明：
1.Cj 指调节灵敏度的电容，电容值大小0pF～50pF(电容值的增大将导致灵敏度降低)。
2.Rs 指在触摸电极和触摸输入脚之间串联的电阻，用于提高触摸的抗干扰能力，可根据具体应用进行选择。
3.VDD 与GND 间需并联滤波电容以消除噪声。供电电源需稳定，如果电源电压漂移或者快速变化，可能引起灵敏度漂移或检测错误。
4.应该在触摸电极上铺好覆盖介质后再上电，这样芯片会在上电时候检测环境以及初始电容。如在芯片已经初始化后再放上覆盖物，则有可能被系统检测到电容突变而无法将其作为环境，引起误判断！
5.请参看，以改善实际应用之可靠性。
